| 工作电压 | 220V |
|---|---|
| 类型 | 智能量热仪 |
| 颜色 | 白色 |
| 执行质量标准 | 国标 |
| 分类 | 测定仪 |
| 品牌 | HESON/和晟 |
| 型号 | HS-TH-3500 |
| 加工定制 | 是 |
| 使用温度范围 | ≤1100℃ |

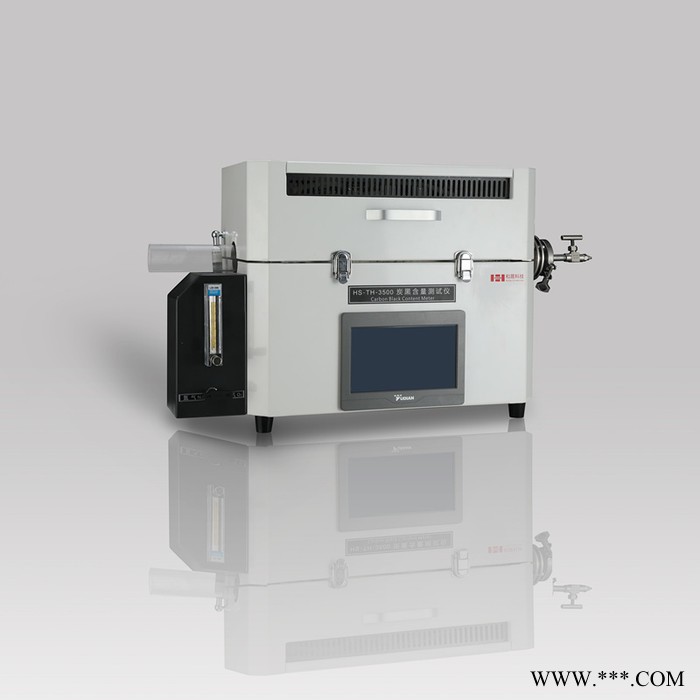

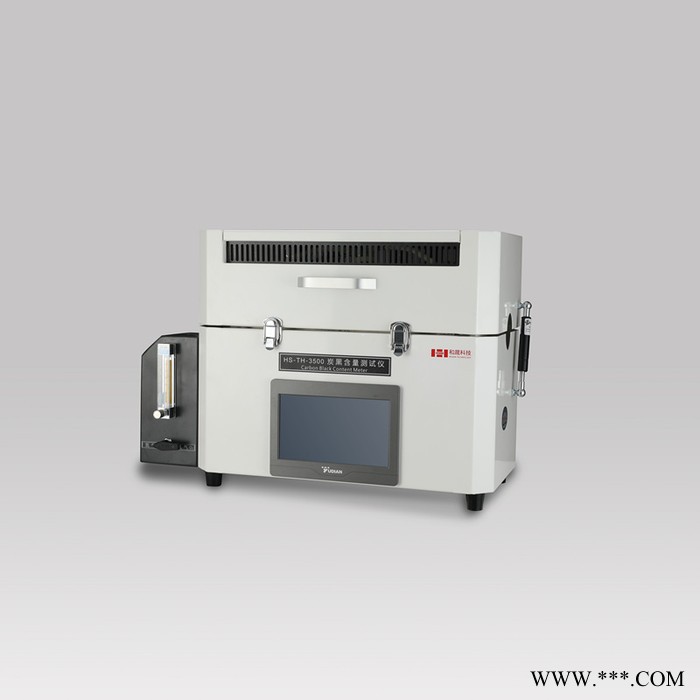

炭黑含量测试仪适用于聚乙烯、聚丙烯、聚丁烯塑料中炭黑含量的测定。炭黑的测试是通过试样在氮气保护下，高温分解后的重量分析得到的。该仪器具有使用方便，操作简单，测量准确，精度高，自动化程度高等优点。
符合标准：ISO 6964，GB/T 13021，IEC 60811-4-1，GB/T 2951.41，JTG E50 T1165，等。
GB/T2951.41-2008《电缆和光缆绝缘和护套材料通用试验方法》
GB/T3515-2005 《橡胶炭量含量的测定 热解法》
GB/T13021-1991《聚乙烯管材和管件炭黑含量的测定仪（热失重法）》
YDT 837.3-1996《铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法 第3部分 机械物理性能试验方法》
GBT 13663.2-2018 给水用聚乙烯(PE)管道系统 第2部分：管材
为什么要检测炭黑含量？
塑料产品的性能跟含炭黑量有关系，炭黑有防紫外线的能力，塑料中加入炭黑的目的是抗老化和调色，检测炭黑含量其实**是在检测塑件的产品质量。
仪器特点：
★仪器外形结构美观，操作简单；
★炉门结构为开启式，方便放置试样和确定试样的位置；
★自动化程度高，只需设定温度值和升温时间，仪器自动升温至设定值；
★控温精度高，温度范围大，炉膛温度均匀性高；
★7寸液晶触摸屏显示，可一键操作启动
★具有的恒温功能，并可设定恒温时间，恒温精度高；
★仪器可以设置30组不同加热时间段，可以有不同的加热温度、升温速率、恒温时间；
★参数显示全面，显示设置组数、理论温度、实际温度、升温时间(或恒温时间)；
★仪器运行过程中可查看所设定的参数及升温或恒温的时间；
| 型号 | HS-TH-3500 |
| 显示方式 | 7寸液晶触摸屏显示 |
| 炉管尺寸 | 内径Ф40×750mm |
| 加热元件 | 电阻丝 |
| 升温速率 | 1—30℃/min |
| 加热区长度 | 200mm |
| 恒温区长度 | 100mm |
| 工作温度 | ≤1100℃ |
| 控温方式 | 智能化30段可编程控制 |
| 工作电源 | AC220V/50HZ 16A |
| 外形尺寸 | 540*300*460mm |
| 功率 | 3KW |
炭黑含量检测仪操作方法：
1、将燃烧舟加热到灼热，然后在干燥器中冷却至少30min，称重，到0.0001g。 将(1.0±0.1)g的聚乙烯试样放到燃烧舟中，再一起称重，到0.0001g，将 该重量减去燃烧舟的重量即得到聚乙烯试样的重量A，到0.0001g。（干 燥器需自配）
2、先将装有试样的燃烧舟放置到加热炉石英管的中部，然后将一根排气玻璃管 的橡胶塞插在玻璃燃烧管的一端，调节气氛装置使含氧量小于0.5%的氮气按 要求的流速通过石英管，并在以后的加热过程中保持这个流速。
3、将燃烧舟移至仪器口处，不要立刻取出；待燃烧舟在氮气中稍微冷却 下来后，取出燃烧舟，然后在干燥器中冷却20~30min 并重新称重，减去燃烧 舟的重量，测定残留物的重量到0.0001g(残留物重量B)。
4、再将燃烧舟放会玻璃燃烧管，在step4下调节气氛装置将氧气取代氮气以适 当的流速通到玻璃燃烧管中石英管内，使残留碳黑燃烧完全。取出燃烧舟冷却并称重，减去燃烧舟的重量，测定残留物的重量到0.0001g(残留物重量C)。
部分采购客户案例
