| 型号 | 不绣钢板塑料菜板拉伸专用液压机 |
|---|---|
| 加工定制 | 是 |
| 额定排量 | 25mpa |
| 额定压力 | 200L |
| 流动方向 | 换向 |
| 油箱容量 | 0.3立方 |
| 柱数 | 四柱 |
| 作用对象材质 | 金属 |
| 品牌 | 力得 |
主要功能：

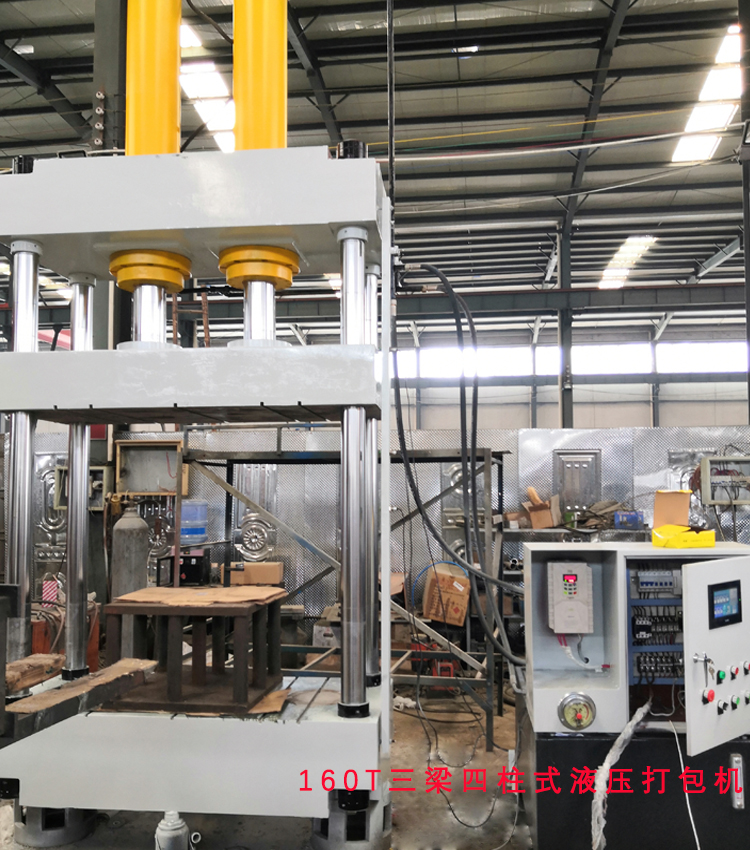

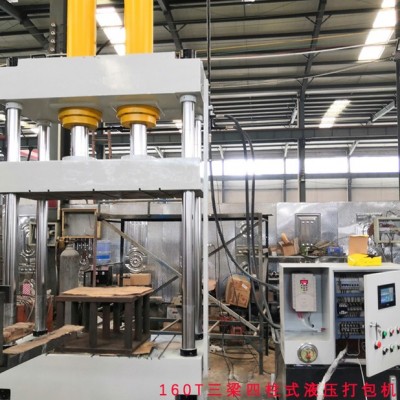

1.计算机优化结构设计，三梁四柱式结构，简单、经济、实用。
2.液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连续管路与泄露点。

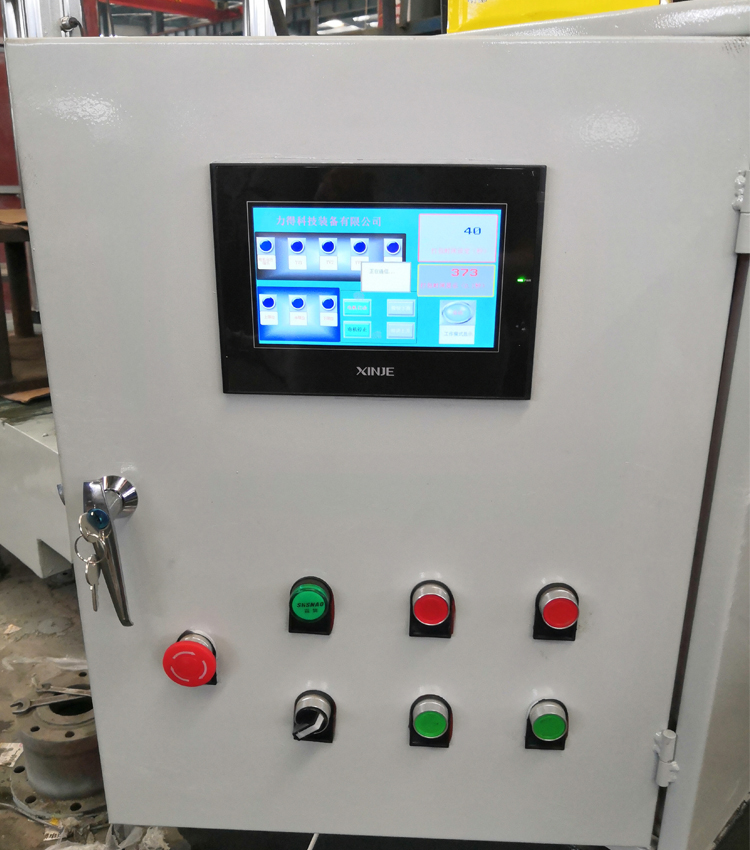

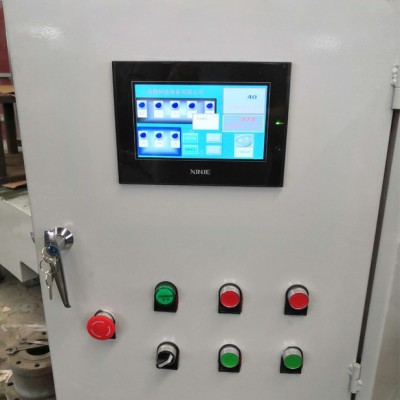

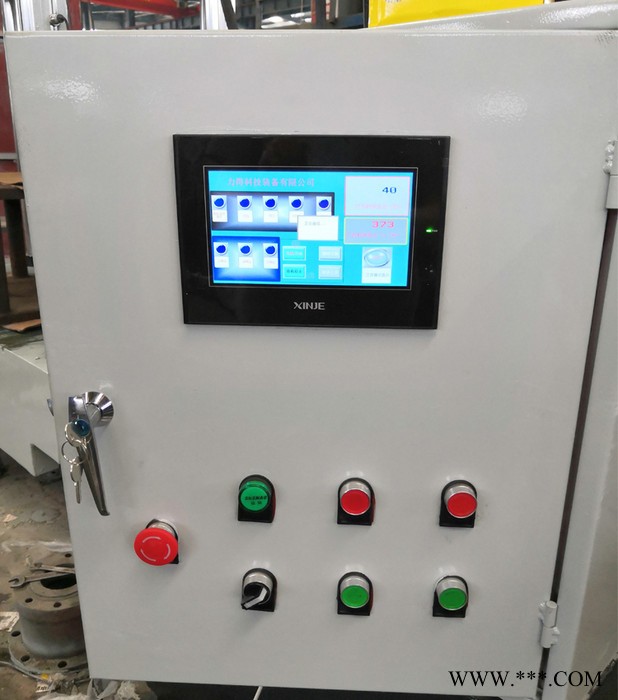

3.独立的电气控制系统，工作可靠，动作直观，维修方便。
4.通过操作面板选择，可实现定程、定压二种成型工艺，并具有保压延时等功能
5.采用按纽集中控制，具有调整、手动和半自动三种操作方式
6.滑块的工作压力，空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整
| 项目Item | 单位 Unit | 40 /40A | 63 | 100 | 200 /200A | 315 | 500 /500C | 630 /630A | 800 | 1250 | 2000 | |
| 公称力 Nominal Force | kN | 400 | 630 | 1000 | 2000 | 3150 | 5000 | 6300 | 8000 | 12500 | 20000 | |
| 回程力 Return Force | kN | 180/60 | 190 | 260 | 400 | 630 | 1000 | 1200 | 1200 | 2000 | 4000 | |
| 顶出力 Knock out Force | kN | 100 | 190 | 190 | 350 | 630 | 1000 | 1000 | 1000 | 2000 | 2500 | |
| 液体工作压力 Max pressure of liquid | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | a25 | 25 | |
| 拉伸滑块行程 Stroke of drawing slide | mm | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 900 | 700 | 800 | |
| 顶出活塞行程 Stroke of knock-out cylider | mm | 150 | 150 | 200 | 250 | 300 | 350 | 350 | 350 | 300 | 400 | |
| 滑块距工作台距离 Height of table above Floor | mm | 700 | 800 | 900 | 1100 /1000 | 1250 | 1500 | 1800 | 1500 | 1400 | 1400 | |
| 滑块行程速度 Speed of slide | 快下 Rapid down | mm/s | 36/130 | 80 | 100 | 100 | 100 | 100 | 100 | 80 | 80 | 60 |
| 工作 Pressing | mm/s | 18 | 10 | 14 | 18 | 12 | 10 | 6 | 8 | 6-10 | 2-6 | |
| 回程Return | mm/s | 75/130 | 60 | 80 | 80 | 60 | 80 | 60 | 60 | 45 | 50 | |
| 顶出行程速度 Speed of knock-out cylider | 顶出 Knock- out | mm/s | 95 | 50 | 70 | 90 | 55 | 80 | 80 | 60 | 75 | 70 |
| 退回Return | mm/s | 120 | 100 | 140 | 120 | 110 | 160 | 160 | 120 | 100 | 100 | |
| 工作台有效面积 Table area | 左右L-R | mm | 460 | 570 | 720 | 1000 /2000 | 1250 | 1400 /2200 | 1600 /1400 | 1500 | 2200 | 6000 |
| 前后F-B | mm | 460 | 490 | 580 | 900 /1500 | 1120 | 1400 | 1600 /1200 | 1400 | 1800 | 1000 | |
| 外形尺寸 Overall Dimensions | 左右L-R | mm | 1385 | 2000 | 2160 | 2825 | 3200 | 4060 | 4200 | 4800 | 5250 | 6000 |
| 前后F-B | mm | 920 | 1500 | 1504 | 2060 | 2500 | 3525 | 4200 | 2200 | 3800 | 2200 | |
| 地面以上 Height above floor | mm | 2254 | 2550 | 3150 | 3791 | 4250 | 4995 /5165 | 5615 | 6000 | 6000 | 7550 | |
| 电机功率 Total power | kW | 7.5 | 7.5 | 7.5/11 | 15 | 22 | 37 | 37 | 45 | 74 | 90 | |
本系列液压机为一般用途液压机，又称为多功能液压机，适用于金属材料的拉伸、弯曲、翻边、冲载、冷挤压等各种冲压工艺，还适用于校正、压装、粉末制品，磨料制品压制成型以及塑料制品、绝缘材料的压制成型。可以根据实际需要定做。
