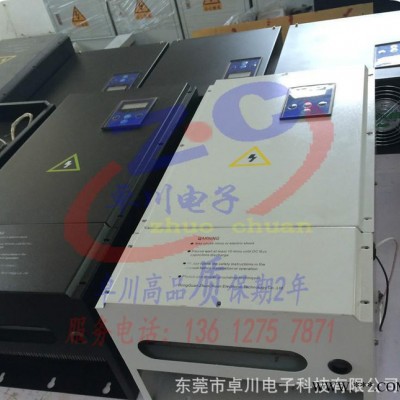

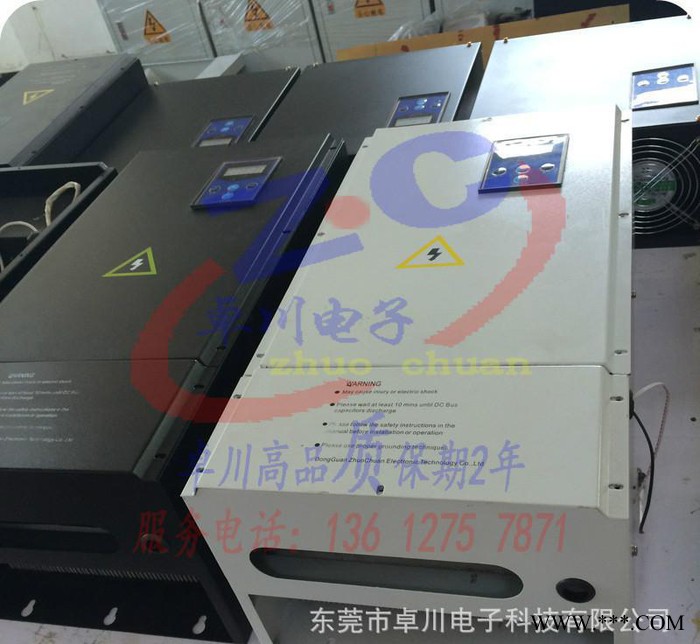

30-60KW电磁感应加热器操作说明

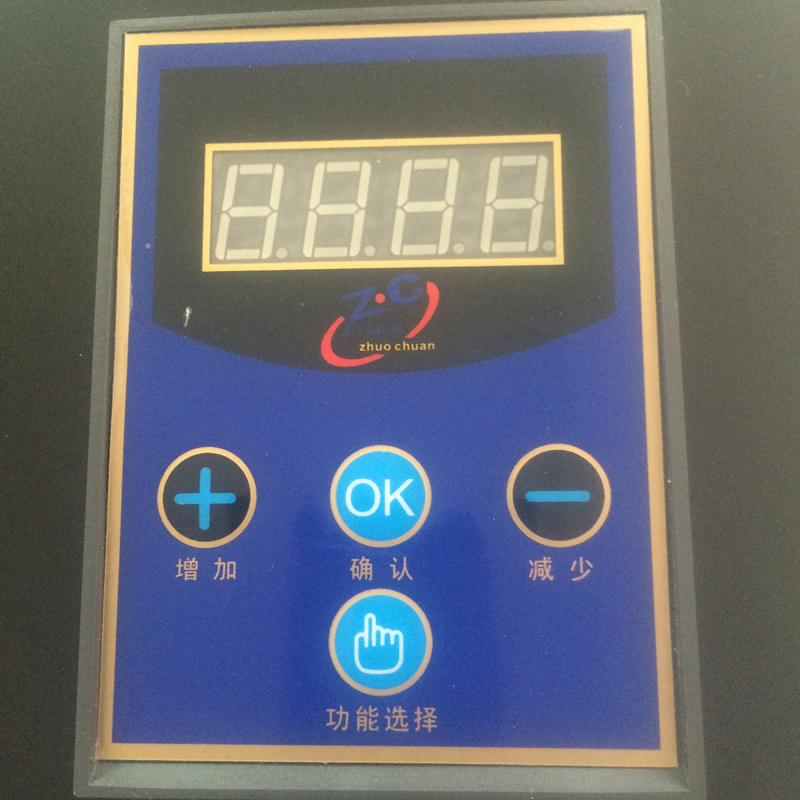

一、控制面板
二、感应加热器面板操作及故障说明
1．八档调功加热方式：
面板有四个按键，分别是“-”、“确认”、“+”、“功能键”。
1、“功能键”：分别有“频率”、“档位”、 “电压”、“温度”、“谐振状态”等六种指示。
“频率”显示头字母是“F”，表示当前运行频率的大小。
“档位”有八档，第“8”档最高功率，第“1”档最低功率。档位的调 节由“+”、 “-”键完成。注意：调档只能在系统运行时进行，当调到所需的档位时，必须按“确认”键方为有效。
“电压”显示头字母是“U”，表示输入电压的大小。
“温度”显示头字母是“C”，表示IGBT模块的温度。
“谐振状态”有两种显示：“PASS”表示系统已找到谐振点或正处在谐振状态，这是正常的状态；“-E8-”是警示状态，表示目前还没有没有找到谐振点，系统处在过流状态，需要调整负载的电感量（通常是需要加大电感量），通过调整负载电感量使系统达到正常的“PASS”状态。
2、“+”键：只有显示在“档位”状态时，按此键才有效，当前是最高档“8”档时，按此键不起作用。当按到所需的档位时，必须再按“确认”键，此档位才有效。
3、“-”键：只有显示在“档位”状态时，按此键才有效，当前是最低档“1”档时，按此键不起作用。当按到所需的档位时，必须再按“确认”键，此档位才有效。
4、“确认”键：只有在按“+”、“-”键后，按此键有效。
2.数码管显示故障代码：
“-E2-”：过压保护（高于450V）；
“-E3-”：欠压保护（低于310V）；
“-E4-”：过热保护（IGBT高于75°C，等IGBT温度降到60℃，系统自动重启）；
“-E5-”：超低温保护（环境温度低于-10°C）；
“-E6-”：IGBT饱和或其他硬件故障保护。
“-E7-”：硬件过流保护；
“-E8-”：负载不匹配保护，也就是负载的电感量过小；
“-E9-”：无负载故障保护。
面板显示代码E0XX
请第一时间与我们联系：
15118484802 13612757871
0769-89861417
三、安装说明
1.外围器件的安装
1，大电流输入输出连接线要固定紧密，保证良好的接触，防止接头发热。
2，机箱要有良好的接地，防止静电和雷击；
3，连接对外控制接口，要注意极性，连接线不要与大电流的线绕在一起，以免引起干扰；
2.工作基本参数
工作电压范围：320VAC–420VAC
频率范围：4KHz ~ 40 KHz（正常全功率工作频率为13KHz至22KHz）
线圈电感量确定：
线圈的电感量可参考下面的表格提供的参数来绕制，电感量相差太远或直径不合适都会使得加热器工作不正常。根据不同的用途，参数会略有不同。另外，多台机器一同工作时，不同机器的线圈相隔20CM以上，以免互相干扰。
功率（KW） | 工作电流(A) | 电感量(UH) | 绕线大小(mm2) | 绕线长度(M) | 工作频率(Khz) | 外形尺寸(cm) |
30 | 42 | 180-200 | 16-20 | 42-45 | 16 | 57*31*24 |
40 | 56 | 160-180 | 20 | 40-42 | 16 | 57*31*24 |
50 | 72 | 130-150 | 25 | 38-40 | 16 | 57*31*24 |
60 | 85 | 140 | 25-32或双16 | 38 | 16 | 57*31*24 |
3.线圈的绕制

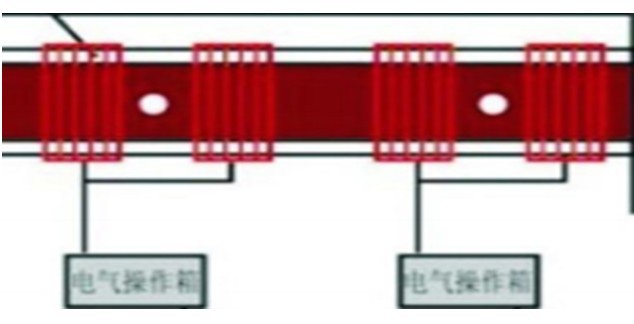

线圈的绕制方法根据各使用情况和功率的差异稍有不同，绝大部分情况下，绕制方法如下图所示：绕线之前先包上约25mm厚的保温棉，每绕一段，留10到20CM间隔再绕下一段，温控器测温探头可以固定在间隔区。
4.电磁感应加热器的调试
上电前接好外围线路，检查线路是否有短路、断路以及线头松动等，上电后，短路温控器接口（温控器可以用普通开关替代），机芯开始工作。
感应加热器，默认8档开始工作，待完全启动后，按显示板的“功能键”，选择查看频率，若频率低于10，则需要减少线圈匝数；若高于22，则需要增加线圈匝数，保证在最高档位时，频率在16左右为最佳。有些应用场合电感量会随着温度变化而有较大变化，这种情况下要保证在温度到达后能有最佳的工作频率。
东莞市卓川电磁感应加热技术：智造中国高品质电磁加热产品
2-80KW电磁加热器：1）、PID无级调功（0-5V或4-20ma控制调功）2）、档位调功3）、2-4分区循环加热4）、液晶显示5）、与PC机远程通讯(485、232接口，MODBUS协议） 卓川高品质，质保期2年。联系方式：刘工，15118484802四.其他注意事项
1.使用环境及维护
正常的工作温度范围：-20℃---50℃；
加热器电压高、电流大，机芯的散热非常重要，请尽量避免在潮湿、多尘的环境下使用；
另外，电磁加热设备需定期维护：清理灰尘，加固固定螺丝，更换老化的线路
