品牌：安研仪器
材质：不锈钢
产品类型：全新
适用对象：药材
起订：1台
供应：1000台
发货：3天内
| 材质 | 不锈钢 |
|---|---|
| 产品类型 | 全新 |
| 类型 | 浓缩设备 |
| 适用对象 | 药材 |
| 外形尺寸 | 见参数 |
| 应用领域 | 制药 |
| 用途 | 实验用,工业用 |
| 种类 | 酿酒生产线 |
| 重量 | 150kg |
| 操作压强 | 减压 |
| 品牌 | 安研 |
| 型号 | AYAN-B150 |
| 加工定制 | 是 |
?产品特征：
1.远低于物料沸点的温度下操作,而且物料停留时间短;利于高沸点、热敏及易氧化物料的分离
2.有效地脱除液体中的物质如有机溶剂、臭味等,对于采用溶剂萃取后液体的脱溶是非常有效的方法
3.可有选择蒸挥发出产物,去除其它杂质,通过多级分离可同时分离2种以上的物质
4.蒸馏真空度高，真空度可达0.1pa以下，其内部可以获得很高的真空度，通常分子蒸馏在很低的压强下进行操作，因此物料不易氧化受损
5.立式短程液液分离设备AYAN-B150脱酸脱色刮板式蒸馏设备蒸馏液膜薄,传热效率高，膜厚度小于0.5mm
6.分离程度更高，分子蒸馏能分离常规不易分开的物质
7.没有沸腾鼓泡现象，分子蒸馏是液层表面上的自由蒸发，在低压力下进行，液体中无溶解的空气，因此在蒸馏过程中不能使整个液体沸腾，没有鼓泡现象。
8.提供多种规格客户选择，适用于客户小试实验,中试实验，如果需要更大蒸发面积规格的可以根据客户要求定制。
9.物理分离法，无毒、无害、无污染、无残留，可得到纯净安全的产物
10.刮板系统由PTFE材料和SS316L不锈钢材料制成，具有极高抗腐蚀的功效；
11.进料罐可选实现预加热功能，预热温度可以调节。
12.各个接口采用的是氟胶垫片进行密封，气密性好，如客户需要耐腐蚀可以更换成四氟材质
?技术参数：
| 产品型号 | AYAN-B80 | AYAN-B100 | AYAN-B150 | AYAN-B200 | AYAN-B220 |
| 内径(mm) | 80 | 100 | 150 | 200 | 220 |
| 蒸发面积(㎡) | 0.1 | 0.15 | 0.25 | 0.35 | 0.5 |
| 冷凝面积(㎡) | 0.15 | 0.25 | 0.45 | 0.55 | 0.65 |
| 进料容积(L） | 2 | 2 | 2 | 5 | 5 |
| 处理流量L/H | 0.5∽4.0 | 0.5∽5.0 | 1.0∽8.0 | 1.5∽10.0 | 2.0∽15.0 |
| 电机功率(W) | 120 | 120 | 120 | 120 | 200 |
| 转速(r/min) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |

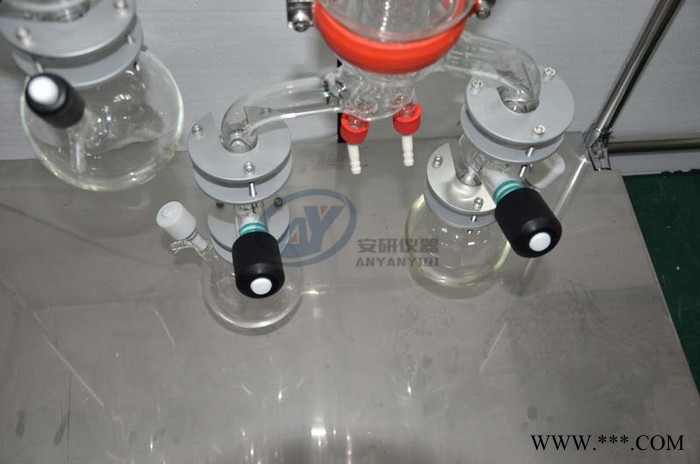

| 轻组分收集瓶(L） | 1 | 2 | 3 | 5 | 5 |
| 重组成收集瓶(L） | 1 | 2 | 3 | 5 | 5 |
| 冷井 | 有 | 有 | 有 | 有 | 有 |
| 外置冷凝装置 | 有 | 有 | 有 | 有 | 有 |
| 冷却装置 | 有 | 有 | 有 | 有 | 有 |
| 真空度(pa) | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 |
| 受热温度(°C) | 室温-200 | 室温-200 | 室温-200 | 室温-200 | 室温-200 |

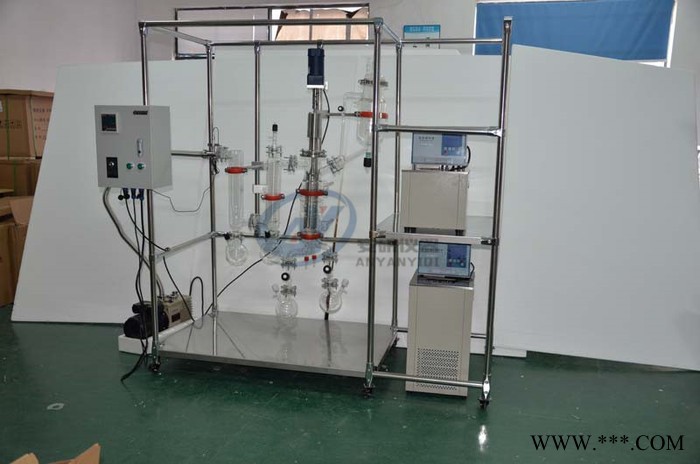

立式短程液液分离设备AYAN-B150脱酸脱色刮板式蒸馏设备工作原理
分子蒸馏是利用液相中轻重组份分子逸出液相主体时分子自由程的差来实现分离。要实现分子蒸馏的基本条件是：轻组份分子逸出的分子自由程等于加热面与冷凝面的距离，能正确地达到内置冷凝器实现捕集，而重组份分子逸出的分子自由程要小于加热面与冷凝面的距离，使其不会达到内置冷凝器，也就是内置冷凝器只捕集轻组份的分子，而实现轻重组份的分离。
?? 短程蒸馏器就是根据分子蒸馏的原理而设计的，是模拟分子蒸馏的模型，由于其加热面和冷却面的距离很近，阻力很小，故称短程蒸馏器。由于内置冷凝器的作用，能把汽化的汽相瞬间液化，收缩体积，因此能维持设备内部的高真空。短程蒸馏器的操作真空可达1Pa,是其它蒸发、蒸馏设备难以达到的,因此，短程蒸馏器适用于在常压下高沸点，用普通分离方法难以分离的物料，作为一种新型的液--液分离设备已有很多行业得到了成功经验。根据物料特性的不同，也有各种刮板形式的选择，原理与刮板蒸发器相似。
短程蒸馏器的处理能力：
??由于短程蒸馏器一般是用来处理高沸点的物料，通常粘度都较高，又通常是用导热油加热，因此分离能力也较小，根据物料的不同，分离能力为30-70kg/ m2.hr。
? 物料从加热区的上方径向进入蒸发器；经布料器分布到蒸发器加热壁面，然后，旋转的刮膜器将物料连续均匀地加热面上刮成厚薄均匀的液膜，并以螺旋状向下推进。在此过程中，旋转的刮膜器保证连续和均匀的液膜产生高速湍流，并阻止液膜在加热面结焦、结垢，从而提高传总系数。轻组份被蒸发形成蒸汽流上升，经汽液分离器到达和蒸发器直接相连的外置冷凝器；重组份从蒸发器底部的锥体排出。
??一个独特的布料器不仅仅具有将物料均匀地泼向蒸发器内壁，防止物料溅到蒸发器内部喷入蒸汽流，还具有防止刚进入的物料在此处闪蒸，有利于泡沫的消除，物料只能沿着加热面蒸发。
??在刮膜蒸发器的上部配有一个依据物料特性设计的离心式分离器，将上升蒸汽流中的液滴分离出来并返回布料器。??刮板薄膜蒸发器的性能与特点：
??立式短程液液分离设备AYAN-B150脱酸脱色刮板式蒸馏设备本设备采用离心式滑动沟槽转子，是目前国外新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40-69%，它具有下列性能与特点：
??1、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
??2、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
??3、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
??4、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2·hr，热效率高。
??5、物料加热时间短，约5秒至10秒之间，且在真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
??6、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊。
??7、设备占地面积小，结构简单，维修方便，清洗容易。
·蒸发强度高：
??物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：
??正是由于刮板式薄膜蒸发器的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域
??在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
??刮膜蒸发器已在下述领域用于蒸发浓缩、脱溶、汽提、反应、脱气、除臭（气）味等为目的，取得了良好效果：
中、西药：抗生素，糖液，雷公滕、黄芪等中草药，甲基咪唑、单腈胺等中间体；
轻工食品：果汁，肉汁，色素，香精，香料，酶制剂、乳酸、木糖、淀粉糖，山梨酸钾；
油脂日化：卵磷酯，VE，油酸，甘油，脂肪酸，废润滑油，烷基多糖苷，醇醚硫酸盐等；
合成树脂：聚酰胺树脂，环氧树脂，多聚甲醛，PPS（癸二酸聚丙烯酯），PBT，甲酸丙烯酯；
合成纤维：PTA，DMT，炭素纤维，聚四氢呋喃，聚醚多元醇等；
石油化学：TDI，MDI，三甲基氢醌，三羟甲基丙烷，氢氧化钠等；
农药生物：乙草胺、丙草胺、毒死蜱、呋喃酚、广灭灵、等除草剂，杀虫剂、除莠剂，除螨剂；
废??水：无机盐废水等；
