品牌：爱格瑞
加工定制：是
类型：圆筒径向缠绕包装机
| 加工定制 | 是 |
|---|---|
| 类型 | 圆筒径向缠绕包装机 |
| 转台承重 | 2000（kg） |
| 转台直径 | 420（mm） |
| 包装高度 | 0（mm） |
| 转台高度 | 0（mm） |
| 转台速度 | 30（r/m） |
| 功率 | 1.2（kw） |
| 电压 | 220（V） |
| 重量 | 680（kg） |
| 适用行业 | 化工,服装,日化,家纺,造纸、无纺布等 |
| 品牌 | evergreen/爱格瑞 |
| 型号 | EW1600FB |
产品性能及特点：

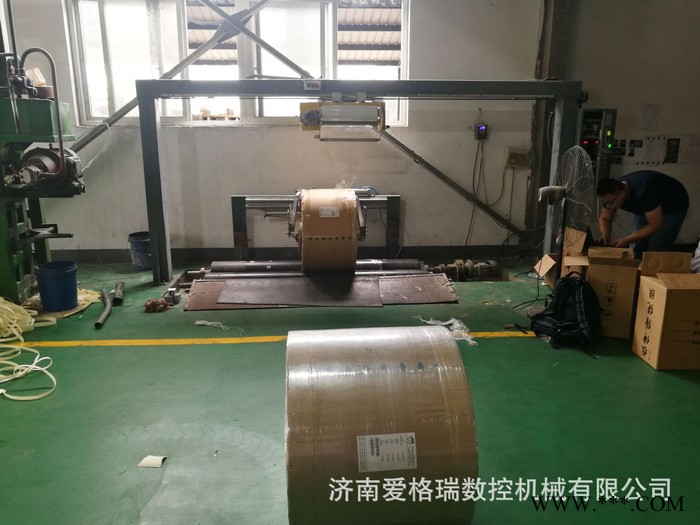

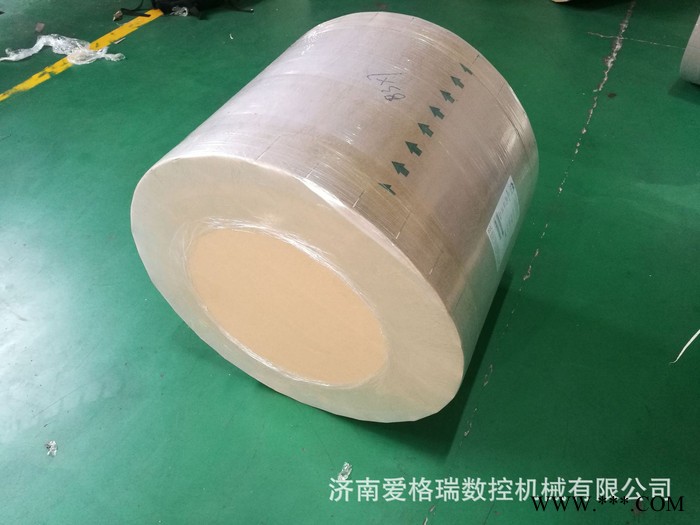

EW系列圆筒径向缠绕包装机适用于单个圆筒状或多个圆筒片状货物的径向圆周面包装，两端可根据情况加装端盖。起到防尘、防潮、保洁的作用。减轻劳动强度，提高包装效率和质量。此类产品已经广泛应用无纺布卷、纸卷、布卷等的包装。系统采用可编程控制器（PLC）控制，保证设备的稳定性及可靠性。变频无级调速，工作平稳。光电自动感测货物和可移动限位块限制包装位置任意选择，光电开关定位**。缠绕包装层数、包装次数1-9层任意可调，缠绕速度变频可调。自动预拉伸膜架，预拉伸可达250%。左右传动采用链条结构，运转平稳。可选配顶出装置，以适合较重货物的装卸。EW1600F技术参数
1.包装规格
**小规格: 600mm(∮) ×500mm(W)
**大规格: 1000mm(∮) ×1600mm(L)
2.辊筒承重：≤2000 kg
3.辊筒间距：420mm
4.包装材料：
材料：LLDPE拉伸膜
宽度：500mm
厚度：17-35μm
膜卷筒内心径：76.2mm
膜卷筒外径：≤280 mm
5.电源电压：AC220V 50HZ/60HZ 10A–1P
务必使用单独固定电源，严禁使用临时线或与其他设备合用电源，接线时请核对火线零线和地线（因电源不正确引起的电气损坏和其他损坏不在保修之列）。
6.功 率：1.5KW
7.整机重量：680Kg
8.包装效率：2-4min/个
§3产品保修
1.在均按照使用说明要求安装、维修和使用的前提下，机器自发货之日起保修一年。
2.有故障的部件必须在发货30天内保持原状返回到公司进行更换。
3.因私自拆卸或人为因素所造成的损坏不在保修之列。
4.任何因使用的不正确，包括使用不正确的电源,不规范的操作所造成的损失或人为因素所造成的损坏不在保修之列。
5.机器制造商不负责除机器本身以外的任何损失。
§4安装说明
1.机器到达现场后，检查装箱单所列机器及零部件、附件是否齐全，机器是否在运输中有损坏。（如不齐全或有损坏请立即向运输部门交涉或与发货方联系）。
2.检查合格证，确认您将使用的机器是合格产品，并符合您订单上的要求。
3.按包装箱指定位置打开(注意不要损坏机器)，按照随机装箱单检查设备及随机配件。
4.详细阅读本说明书，进行安装、调试和使用。
5.本设备应安装于无粉尘、无易燃易爆化学制剂及其它对机器有腐蚀作用的物质的较干燥的室内环境中，温度范围-10—40oC，不结露。
6.安装、调试机器
6.1将设备放在平整的地面上，固定好。
6.2用膨胀螺栓将设备固定好。
7.检查其他连接的部分，电气接线是否有松动或脱落，应及时固定所有松动或脱落的零部件、电线。
8.务必提供正确、稳定、可靠的固定电源（严禁使用临时线）。
9.将电机连线、传感器引线按相应线号连接好，将电源连接在机器电源引出线上，确认正确无误并进行接地检测后才能进行试机（见电气原理图（图）2）；连接时要注意电机正反方向，确认运转方向时应在手动状态下。
10.检查所有限位开关、限位开关臂、限位挡块是否有损伤和在正确的位置，是否能正常使用。
11.设备出厂前链条与减速机已润滑或注油，运行前请确认。
12.当辊筒上没有货物时，膜架上升光电开关不起作用。
13.接通电源,顺次将电气柜中空气开关、操作板控制电源开关打开，机器上电自检后，处于待机状态，可以进行调试。
§5控制面板操作说明
参照控制面板：
画面1：
此画面显示当前设备工作状态以及时间，按下键可向下翻页。
画面2：
此画面设定包装参数设定，按【SET】键可修改数据，修改完成按【ENT】保存，【F4】【F8】用来选择当前配方参数。
画面3：
此画面介绍功能键的作用。
画面4：
此画面用来设定设备功能，断膜检测功能为0时为无效，为1时为有效，光电测高功能为0时光电测高无效，为1时光电测高有效。
画面5
1.电源开关：控制电源开关。打开/关闭机器电源。
2.电源指示：控制电源的指示灯，当电源开关打开时，电源指示灯亮。
3.紧急停止：按下时所有动作及PLC内部参数停止和复位，机器将不记忆所有以前动作。右旋拉出后需重新设定机器初始状态。
4.自动启动：此按钮有两个作用:
1)待机状态时，膜架不在**右边时，按下这个开关膜架回到原点，使机器处于包装预备状态。
2）待机状态时，辊筒在原点膜架也在原点时（并且有货物时），按下这个开关，机器将按照设定的参数及程序自动运行；自动运行时指示灯闪烁。运行完毕回到启动的原位停止，膜架停止的位置（指在上或在下）视设定上下次数而定。
调节
5.膜架速度：膜架左移或右移的速度。这个旋钮的功能是加快（顺时针）或减慢膜架的左移或右移的速度。和辊筒相配合可以得到包装工艺所需要的薄膜叠加量。在这个开关的控制下，膜架左移或右移的速度是可调整的。
6.辊筒速度：这个旋钮可以调节辊筒速度。建议当货物比较稳固时速度可以快一些，反之，如果货物比较松散时**应慢一些。当使用慢速时光电开关延时可能不够长，会造成膜架未到位**出现停止的现象，此时应适当调整光电开关延时时间。
注：所设参数，在每一次自动运行前调整，在机器自动运行过程调整的参数本次程序运行中无效。
7.薄膜张力：调整这个旋钮可以调节膜架与被缠绕物之间不同的薄膜张力。
1）根据不同的被缠绕物来调节薄膜张力。应配合转盘的速度来调节此旋钮。
2）按顺时针方向调节这个旋钮薄膜张力增加,逆时针张力减小。
