| 产地 | 甘肃天水 |
|---|---|
| 触点形式 | 常开型 |
| 额定电流 | 160A 200A 250A 315A 400A |
| 额定电压 | 750V |
| 类型 | 直流接触器 |
| 适用范围 | 冶金 机车 纯电动车 石油 矿山 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 11cm*28cm*290cm |
| 线圈电压 | 220V |
| 执行质量标准 | 国标 |
| 灭弧介质 | 空气式 |
| 品牌 | 天水炎阳 |
| 型号 | ZLC-160/10,ZLC-200/10,ZLC-250/10,ZLC-315/10,ZLC-400/10 |
| 加工定制 | 是 |
| 应用场景 | 电动机控制与保护 |
| 主触点控制电路 | 1 |
| 常开主触头数量 | 1 |
| 常开辅助触头数量 | 2开2闭 |
| 线圈频率 | 50Hz |
| CCC证书编号 | 2004010304113408 |

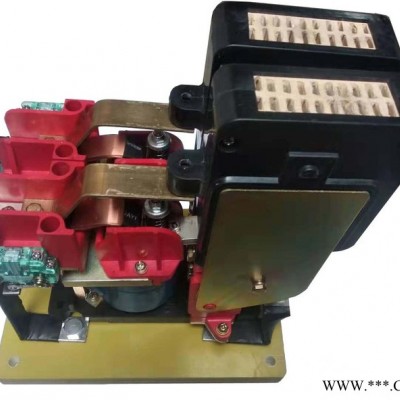

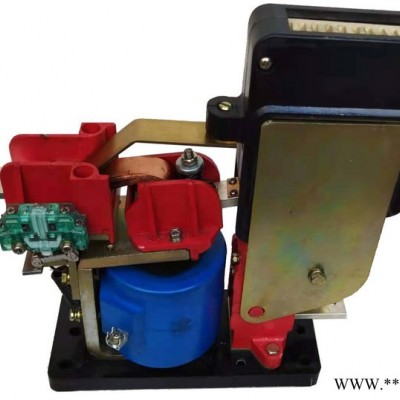

ZLC-160~400/10（20）常开直流接触器
1
一、用途：
ZLC-160～400/10(20)直流接触器为主回路触头一常开或两常开的直流接触器。主要用于直流电动机的频繁起
动、停止、点动、反转及反接制动，也可用于远距离接通和分断直流电路。
为了符合大多数应用领域的要求，ZLC 系列直流接触器都可根据客户的具体要求生产成单极或多极形式，来满
足不同层次客户需求。如接触器的主触头可为常开或常闭，也可在接触器上装配连锁机构。
为可同时满足在大电流及小电流的工况下工作，接触器可配有间接灭弧回路。灭弧技术在交流和直流的情况下能
同等工作，不带经济电阻的直流控制线圈的接触器依然能在很大工作范围内运行，线圈失电时，该电阻能切断峰值
电压。
二、使用条件：
安装地点的海拔不超过 2500 米。
周围空气温度-25℃至+40℃。
周围空气的相对湿度不超过 90%**湿月的平均温度不超过+25℃)。
环境污染等级为 3 级。
振动：不高于铁路机车的振动环境。
安装类别为Ⅲ类。
安装方式：垂直安装，并且安装面与垂直面的倾斜度不大于 10 度 。
三、主要技术参数：
1、主回路:
? 接通和分断条件
接通条件 分断条件
通电时间
操作循环
次数 I/Ie U/Ue 时间常数 Ic/Ie Ur/Ue 时间常数
4
1.05 15ms
4
1.05 15ms
0.05～
0.1s
50 次
2.5 2.5 25 次
ZLC-160~400/10（20）
常开直流接触器 天水炎阳电气有限责任公司
2
注：I/Ie=4，50 次。适用于 ZLC-25～ZLC-1600 电流等级的通断电流和通断次数。
I/Ie=2.5，25 次。适用于 ZLC-2000～ZLC-6000 电流等级的通断电流和通断次数。
注：I/Ie=4，50 次。适用于 ZLC-25～ZLC-1600 电流等级的通断电流和通断次数。
I/Ie=2.5，25 次。适用于 ZLC-2000～ZLC-6000 电流等级的通断电流和通断次数。
额定控制电压 0～1500V。
额定电流范围分为五档：160A,200A,250A,315A,400A
主触头结构形式有常开或常闭。
2、控制及辅助回路：
a.控制回路
线圈功率：53W
工作电压(0.7~1.1)Ue，释放电压（0.1～0.3）Ue。
B、辅助触头：
触头种类及数量：单个辅触为一开一闭，标配 2 只辅触，共 2 开 2 闭 4 个触点。常用的结构形式还有 1 开 1
闭等。
额定绝缘电压 440V，约定发热电流 10A，额定控制容量 275VA。 接触器工作制：不间断工作制、八小时工作制、短时工作制、断续周期工作制（负载因数 40%，操作频率 300
次/小时）。
四、选型注意事项
在不间断工作制下，当周围环境温度较高或通风条件差时，应按 80%Ie 降容使用。
额定工作电压在 1000V～1500V 时，当用于操作频率较高和有点动的 DC-3 和 DC-5 负载类别时，应按 80%Ie
降容使用。
